变占空比结构的压印与刻蚀传递：如何解决残余层不均这一“拦路虎”？

在纳米压印工艺中，变占空比结构压印与刻蚀传递一直是实现高精度图形转移的难点。上期我们聊了常规压印转刻蚀的方法，今天我们来深入探讨变占空比压印刻蚀的关键技术挑战——残余层厚度不均，以及它如何影响整个工艺链。

01为什么变占空比压印这么难？

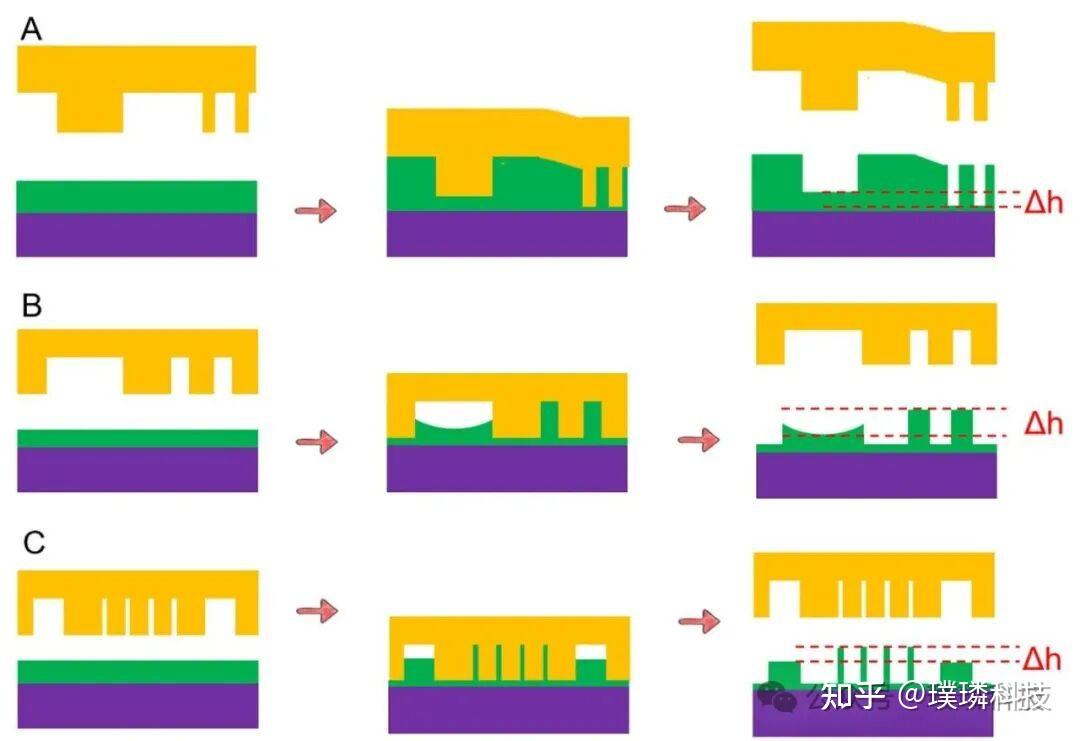

纳米压印技术虽擅长复制周期和占空比恒定的高分辨率图案，但同一模板上压印结构的形状和密度差异会造成局部需胶量不均[1]。然而，旋涂工艺仅能形成均匀厚度的胶膜，加之压印胶的流动特性及模板的局部形变，容易引发胶体分布不均，进而导致残余层厚度不一致（图1）。这一非均匀的残余层会使后续刻蚀工艺的“起点”在空间上产生差异：较薄的区域会提前刻穿并遭受过度刻蚀，导致图形侧壁被横向攻击、关键尺寸扩大，甚至损伤下层功能材料；而较厚的区域则可能刻蚀不足，导致图形无法完全转移或底部残留胶层。这种差异直接破坏了刻蚀工艺所需的均匀初始条件，使得基于固定时间的刻蚀方案无法同时兼顾所有区域，进而导致整片晶圆上的图形尺寸、侧壁形貌和刻蚀深度失去控制，严重影响器件的性能与良率。

因此，理想情况下必须追求均匀且超薄的残余层，这相当于为刻蚀工序提供一个一致且可控的界面。均匀性确保了刻蚀终点清晰可判、选择比稳定可靠，而超薄特性则最大限度地缩短了刻蚀时间，减少了工艺波动对图形转移精度的影响。只有在此基础上，纳米压印技术才能实现从图形复刻到高保真图形转移的跨越，满足对关键尺寸均匀性和工艺窗口的严苛要求。

02近零残余层压印

1.喷墨涂胶控制残余层均匀性

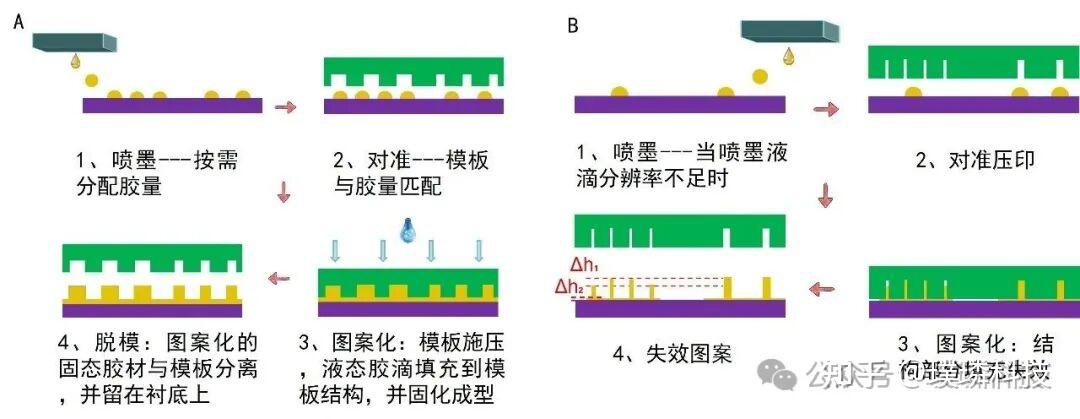

喷墨涂胶工艺具备在宏观尺度下精确按需分配胶量的能力[2]。如图2A所示：当模板特征呈现宏观梯度变化时，可通过调控墨滴分布密度的策略来补偿模板结构的差异，在结构稀疏区与密集区分别投递不同体积的胶液，让沉积的胶材体积与模板局部形貌精准匹配，从而实现极佳的残余层厚度均匀性。然而，该工艺受限于墨滴的空间分辨率，一旦模板结构的变化区域缩小至单个胶滴覆盖范围内，喷墨调控将失效，难以通过这一方法继续维持残余层的均匀性（图2B）。

2.无（近零）残余层压印

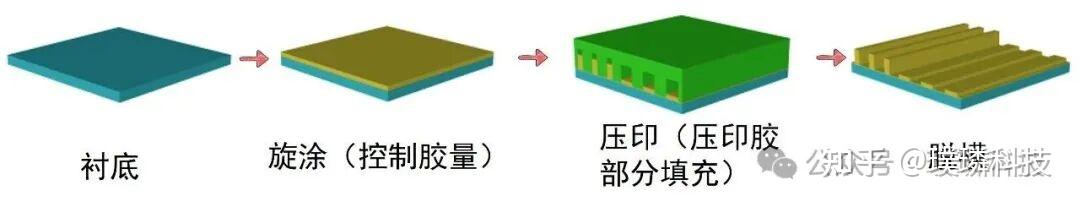

理想的无残余层压印是胶“定量欠填充“的方案，如图3所示：即旋涂的压印胶体积小于模板的体积，压印过程中，压印胶部分进入模板空腔，并不发生收缩，模板结构顶部与衬底接触，待胶材固化后脱模，获得无残余层的压印结构，由于模板结构的不均匀性，压印结构会有一定的高低起伏，但是只要结构的最小高度大于刻蚀传递所需的临界刻蚀掩膜厚度阈值，则压印结构可以完美传递，刻蚀传递后剩余的残胶可通过选择性刻蚀除去。

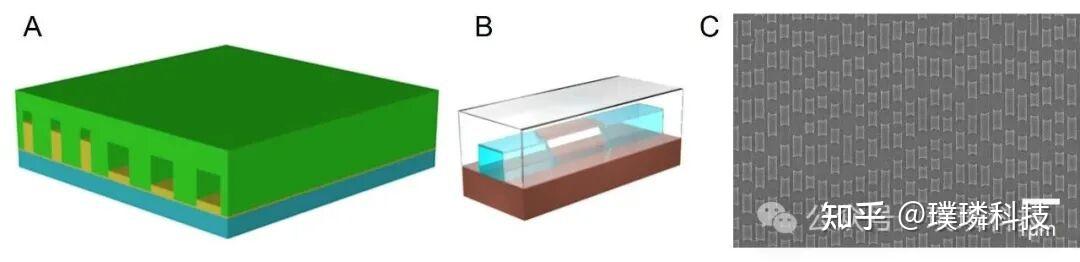

胶量不足时实现无残余层压印的难点在于：当模板压入衬底表面的压印胶时，受外加压力和毛细作用力驱动，液态压印胶进入模板微纳结构。然而，受限于胶量，压印胶无法完全充满所有空腔（图4A）。此时，受液体表面张力主导，压印胶会在微纳结构内产生收缩与聚集，导致结构仅部分填充、部分空缺（图4B）。固化后脱模，会导致显著的压印结构非连续性缺陷（图4C）。

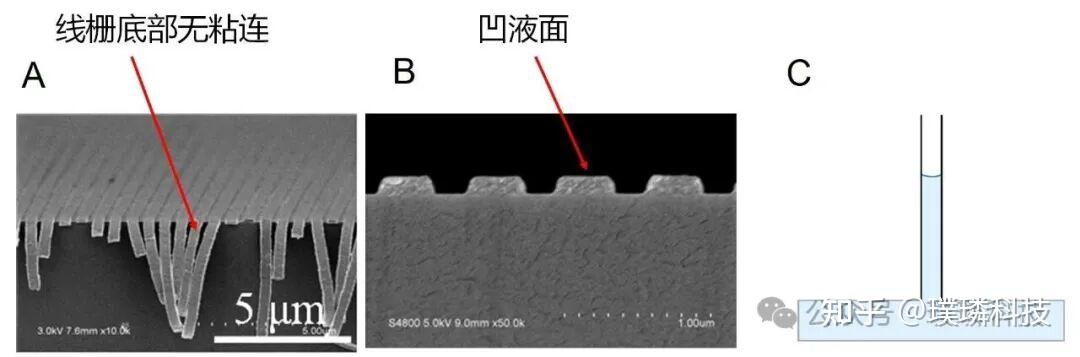

解决这一难题的核心在于通过提高压印胶的粘度并调控其表面张力有效抑制由于表面张力驱动产生的自由聚集与收缩。压印过程不再依赖毛细力驱动填充模板结构，而是主要依赖施加的压力将模板压入胶材中。在适当粘度和表面张力的作用下，即使胶量不足，胶体也会处于一种准稳定状态，保持在衬底上的均匀铺展，而非在模板的凹结构内收缩聚集。如图5所示，近乎零残余层的结构底部基本无粘连；当然，该方案对工艺参数有严格要求：粘度控制：粘度需适中，过高会阻碍模板的压入，过低则无法抑制收缩；模板刚性：需配合使用具有一定柔性的模板，避免因刚性过大而在直接接触时损伤模板或衬底；加压一致性：需确保加压方式能够实现均匀的压力分布，避免因压力局部不均导致压印胶非预期的横向流动。

3.璞璘科技的无残余层压印：材料、设备、工艺三位一体

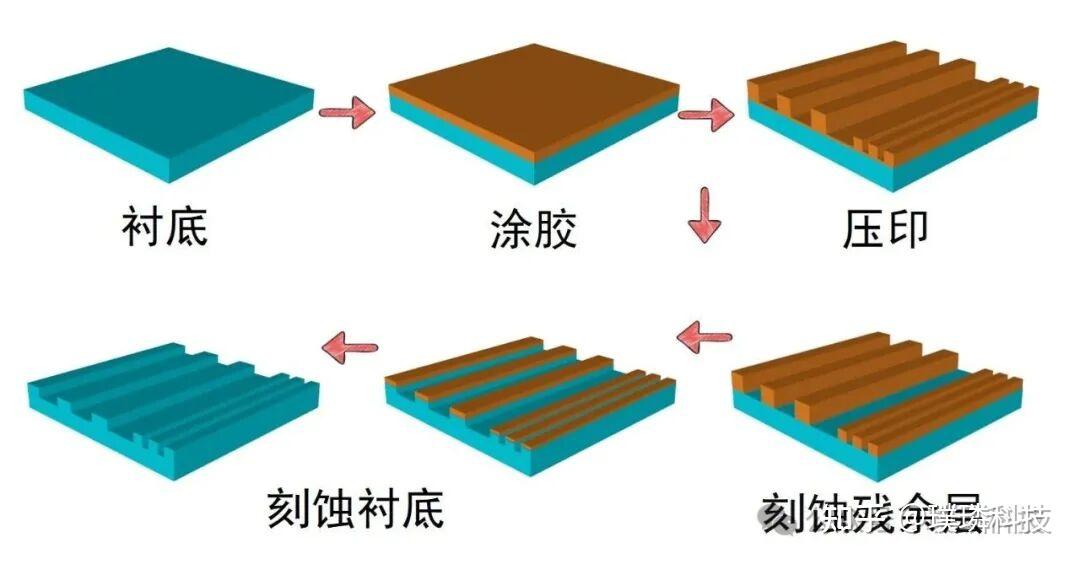

璞璘科技受到在“定量欠填充”的启发后，通过材料、设备、工艺三位一体的协同方法，成功开发了耐刻蚀（与硅的刻蚀选择比接近1:1），且用于变占空比无残余层压印的方法，具体工艺如图6。

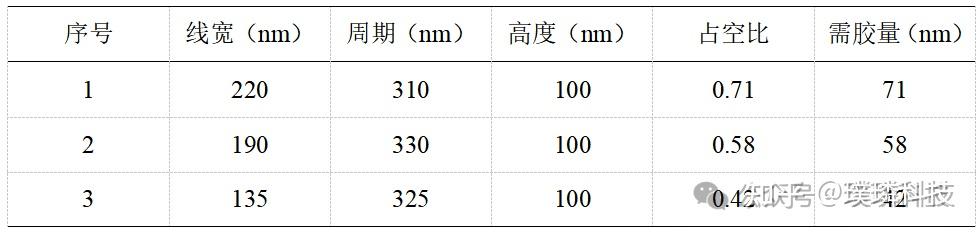

对此，我们专门设计并采用了一组变占空比模板开展实验验证。如表1所示，模板包含3种不同线宽/间距组合的光栅结构，其占空比覆盖0.4至0.7的宽范围，对应所需的压印胶填充 厚度在40nm至70nm之间变化。

其中，如何在胶量不足且不牺牲结构完整性的前提下实现残胶层均匀，成为工艺关键。然而，在压印过程中，液态压印胶受表面张力驱动易发生收缩，导致如图7所示的光栅结构出现断裂、不连续的现象。因此，实现无残余层压印的首要挑战，便是有效抑制液态压印胶的收缩行为。

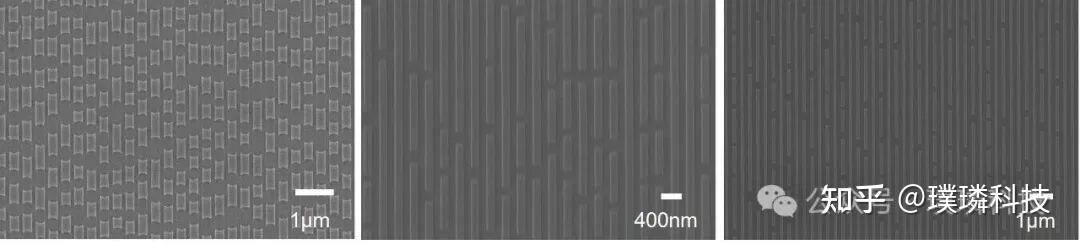

如图8所示，我们仅使用了30 nm厚的压印胶层，仍成功实现了光栅结构的连续完整成型，残余层厚度基本无法测量，并通过后续刻蚀工艺成功转移至硅衬底。然而，由于压印结构本身存在高度差异，若仅以压印层作为刻蚀掩模，最终刻蚀后的结构高度难以保持一致，甚至会导致部分区域过刻而丢失精度。为解决这一问题，可以引入一项关键工艺——金属抗刻蚀层。

3.1实现结构高度一致的“金属抗刻蚀层”工艺

如图9所示，该工艺通过引入金属抗刻蚀层，有效实现了刻蚀高度的一致性。具体而言，仅需利用压印层对铬层进行局部开窗，随后以耐刻蚀的金属层为掩模对衬底进行刻蚀。如图10所示，刻蚀后图形边缘清晰，尺寸均匀，证明基于该材料体系与工艺路线的纳米压印技术具备优异的图形完整性与工艺可扩展性。

03实际应用场景

在解决“残余层不均”这一难题时，学界与业界走过的路径，体现了一种“以退为进”的技术哲学：

不直接对抗，而是顺应：南大团队没有试图强行填平所有胶层，而是主动让胶量“不足”，使全局进入一种“共同欠胶”状态，从而自然达成残余层的均匀。

从“控制胶量”到“控制行为”：璞璘科技进一步从材料本身入手，通过调控压印胶的流变性与表面张力，抑制其收缩趋势，在胶量不足的前提下仍保证结构连续。

引入“中间层”实现高度一致：不直接以压印层刻蚀，而是引入金属抗刻蚀层作为“缓冲”与“放大”媒介，将结构高度的差异消化在掩模转移阶段，最终在衬底上实现一致刻蚀深度。

这种“迂回实现目标”的思维，不仅在工艺开发中行之有效，也为解决其他复杂工程问题提供了方法论启示：有时候，直接攻坚不如绕道而行，通过系统协同与层次解耦，往往能在约束条件下找到更优解。

04技术哲学：迂回实现目标

在解决“残余层不均”这一难题时，学界与业界走过的路径，体现了一种“以退为进”的技术哲学：

不直接对抗，而是顺应：南大团队没有试图强行填平所有胶层，而是主动让胶量“不足”，使全局进入一种“共同欠胶”状态，从而自然达成残余层的均匀。

从“控制胶量”到“控制行为”：璞璘科技进一步从材料本身入手，通过调控压印胶的流变性与表面张力，抑制其收缩趋势，在胶量不足的前提下仍保证结构连续。

引入“中间层”实现高度一致：不直接以压印层刻蚀，而是引入金属抗刻蚀层作为“缓冲”与“放大”媒介，将结构高度的差异消化在掩模转移阶段，最终在衬底上实现一致刻蚀深度。

这种“迂回实现目标”的思维，不仅在工艺开发中行之有效，也为解决其他复杂工程问题提供了方法论启示：有时候，直接攻坚不如绕道而行，通过系统协同与层次解耦，往往能在约束条件下找到更优解。

这种“迂回实现目标”的思维，不仅在工艺开发中行之有效，也为解决其他复杂工程问题提供了方法论启示：有时候，直接攻坚不如绕道而行，通过系统协同与层次解耦，往往能在约束条件下找到更优解。

结语

从“残余层不均”到“定量欠填充”，从“掩膜结构高度不一”到“金属掩模刻蚀”，变占空比压印刻蚀的每一步，都离不开对工艺本质的深刻理解与跨学科的协同创新。

技术之路，道阻且长；行而不辍，终至远方。
欢迎与我们联系，一起探索微纳制造的更多可能。

合作邀请：

璞璘科技将继续在材料、设备、工艺三位一体的框架下，深耕纳米压印与刻蚀技术，也期待与更多研究机构、产业伙伴开放合作——无论是您手中已有的超表面设计，还是其他微纳结构制备需求，我们都愿以工艺赋能设计，共同实现从图形到器件的高质量转化。

参考文献：

[1] Cheng X, Guo L J. One-step lithography for various size patterns with a hybrid mask-mold[J]. Microelectronic Engineering, 2004, 71(3-4): 288-293.）

[2] Sreenivasan S V. Nanoimprint lithography steppers for volume fabrication of leading-edge semiconductor integrated circuits[J]. Microsystems & nanoengineering, 2017, 3(1): 1-19.）

[3] Yushuang Cui ,Jingjun Lu , XinXin Fu ,jie Bian ,Changsheng Yuan, Haixiong Ge,Yanfeng Chen. Near-zero-residual layer nanoimprint based on hybrid nanoimprint soft lithography[J]. Applied Physics A, 2015, 121(2): 371-375.）
