曲面压印技术

4
发表时间：2026-07-02 13:19
在传统微纳制造领域，图案化通常局限于平面衬底。然而，随着柔性与三维器件的发展，在曲面基底上集成微纳结构已成为迫切需求。纳米压印技术凭借其高保真度与共形接触特性，成为在曲面制造微纳结构最具可行性的路径之一，开启全新的应用可能。
01
为什么需要曲面压印？
自然界中的许多功能表面均具有复杂的三维曲面形貌，例如昆虫复眼、植物叶片和生物组织表面，其优异的光学、润湿和传感性能往往来源于曲面上的微纳结构。受此启发，现代工程器件正逐渐从传统平面向三维曲面发展，越来越多的功能器件采用曲面而非传统平面结构。例如，照相机镜头、AR/VR光学元件、隐形眼镜、内窥镜、柔性传感器以及植入式医疗器件等均具有天然的曲面几何形貌。在这些曲面上构建微纳结构不仅能够实现减反射、超疏水、结构色、光场调控和生物传感等特殊功能，还能够充分发挥曲面器件在光学性能、空间利用率和人机适配性方面的优势。传统的平面光刻技术在处理曲面时，会因“焦深不足”而无法清晰成像，制造复杂曲面结构的成本也极为高昂。曲面压印技术正是为了解决这一矛盾而生。它就像一层神奇的“智能贴膜”，能够把极其微小的图案，精准地“包裹”到各种曲面上。其必要性主要体现在以下两个方面：
1.突破传统工艺的局限
传统方法在曲面上制造微结构，往往需要复杂、昂贵且耗时的流程，比如用离子刻蚀或多次曝光。而曲面压印技术提供了一种简单、低成本、高效率的替代方案。它能实现传统光刻无法做到的：在高曲率或复杂形貌的非平面上加工高分辨率结构。
2.开启全新的应用可能
曲面压印技术让许多过去难以实现的产品和功能变得可行，主要有以下两个方向：
(1)制造更小、更强大的光学器件：曲面压印技术可以在光纤曲面上制造纳米光栅，用于光纤通信[1]；也能制造集“收光、分光、聚焦”功能于一身的曲面光栅，显著简化光谱仪等设备的光路，让它们变得更小巧、更稳定。
(2)研发仿生和智能设备：曲面压印技术是制造人工复眼/电子眼的关键技术[1]；也是将柔性电子器件（传感器、电路）贴合在人体皮肤或器官等曲面上的核心方法，推动了可穿戴设备、生物医疗设备的发展[2]。
(3)提升消费和工业产品性能：在汽车工业中，曲面压印技术可以用于制造高精度的微光学元件；同时，也能为手机、汽车内饰等复杂曲面零件实现更精准、高效的装饰，提升产品附加值。
总而言之，曲面压印技术是连接“平面微纳制造”与“三维真实世界”的一座关键桥梁。它不仅解决了制造难题，更解锁了新一代光学、电子和生物医学设备的无限可能。
02
曲面压印的关键挑战
相比传统平面纳米压印，曲面纳米压印的复杂性并不体现在图案本身的生成，而主要源于压印过程由平面向曲面的拓展，使得界面几何关系、流体行为以及后续刻蚀传递过程均发生系统性改变，从而对工艺提出更高要求。总体而言，其核心挑战可归纳为三个方面：模板与衬底的共形贴合、曲面胶层的均匀涂覆，以及后续图案的刻蚀与结构传递。
1.模板与衬底的共形贴合
在纳米压印过程中，模板与衬底之间的充分共形接触是实现高保真图案转移的前提。在平面体系中，该过程通常较为直接，施加均匀压力即可实现整体贴合。然而在曲面体系中，由于基底存在连续变化的曲率，模板与衬底之间不可避免地产生几何失配。尤其在高曲率区域，刚性或低柔性的模板难以完全贴合曲面形貌，容易产生局部悬空、接触不连续或气泡滞留等问题。这些缺陷将导致界面压力分布不均，从而引发局部填充不足、结构缺失或尺寸偏差。此外，在贴合过程中，接触界面往往呈现由局部向整体扩展的动态演化特征，使得局部应力集中和模板形变问题进一步复杂化。因此，如何在保证结构分辨率的前提下实现高质量共形贴合，是曲面纳米压印的首要挑战。
2. 曲面基底上的胶层均匀涂覆
除曲面贴合外，压印胶在曲面基底上的均匀分布同样至关重要。传统旋涂工艺只能在平面基底上铺展，形成均匀薄膜。因此，如何发展适用于复杂曲面的可控涂胶与成膜策略，是实现高质量曲面压印的关键前提。
3. 曲面结构的刻蚀与图案传递
即使在压印阶段实现了高保真的图案复制，如何将这些图案进一步有效转移至功能材料中，仍然是曲面纳米压印面临的关键技术瓶颈之一。在传统平面工艺中，通常采用反应离子刻蚀（RIE）等各向异性刻蚀方法，将压印胶作为掩膜，并沿垂直于基底表面的方向将图案精确转移至下方功能层，从而实现结构功能化。这种图案转移方式建立在平面基底具有统一法向方向的基础上，因此能够保证刻蚀方向、离子入射角和掩膜保护条件在整个基底范围内保持高度一致。
然而，在曲面体系中，由于表面法向方向随空间位置连续变化，各向异性刻蚀离子的固定入射方向无法同时与曲面各处保持理想匹配。这种几何失配会导致局部刻蚀速率、侧壁形貌以及刻蚀选择比发生明显变化，不仅容易引发图案的三维畸变和尺寸失真，还会加剧非平面掩膜层本身的非均匀消耗，从而降低整体图案转移的保真度和一致性。
只有在某些特殊情况下，曲面上的压印结构才能较为有效地实现后续刻蚀传递。例如，在光纤表面压印线栅结构时，当光栅方向垂直于光纤轴线时，刻蚀方向与结构几何之间能够保持相对稳定的匹配关系，从而使图案更容易被进一步转移至光纤表面或包层区域。相比之下，对于具有复杂二维甚至三维拓扑特征的曲面微纳结构，如何建立适用于非共面体系、具备三维保形能力的图案转移机制，仍然是当前曲面纳米压印技术亟待突破的核心挑战之一。
03
柔性模板、弹性模板与复合模板
由于硬质基底模板（如硅和石英）几乎不具备弯曲或局部形变能力，难以补偿曲面基底所带来的几何失配，通常无法与曲面实现有效的共形贴合，因此一般不适用于曲面纳米压印。为适应曲面基底连续变化的几何形貌并实现高质量图案转移，曲面纳米压印通常采用具备一定形变能力的模板。根据模板对曲面基底的适应方式及其变形机制的不同，曲面纳米压印模板通常可分为柔性模板（Flexible Molds）、弹性模板（Elastic Molds）和刚柔复合模板（Hybrid Molds）。
柔性模板通常以PET薄膜为支撑基底，通过紫外固化纳米压印将低表面能树脂图案复制于其表面形成工作模板，其主要依赖整体弯曲（Global Bending）来适应曲面的宏观几何形貌。这类模板通常具有较高的机械强度、良好的尺寸稳定性以及较低的制造成本，适用于大面积、连续化压印。然而，由于PET基底具有较高的杨氏模量和较小的弹性形变量，其局部形变能力有限，难以适应大曲率变化或复杂三维曲面的共形贴合需求。
弹性模板通常以PDMS及其改性材料（如h-PDMS）为代表，其主要依赖大范围可逆弹性形变实现与曲面的高度共形接触。相比柔性模板，弹性模板能够更好地适应复杂曲率、局部粗糙度以及不规则三维表面，因此在曲面压印中具有更高的贴合能力和更均匀的压力分布。然而，其较低的杨氏模量容易导致模板结构发生塌陷、横向形变或分辨率损失，限制了其在高纵横比和高精度结构复制中的应用。
刚柔复合模板结合了刚性材料和弹性支撑层的优势，通常由超薄高模量图案层与厚弹性支撑层组成。其设计理念是在保持高分辨率和结构刚性的同时，利用底层弹性材料提供整体共形能力。这种结构既能够有效抑制纯弹性模板常见的结构塌陷和尺寸失真，又能保持较好的曲面适应性，因此在高精度曲面压印和复杂三维结构复制中展现出独特优势。

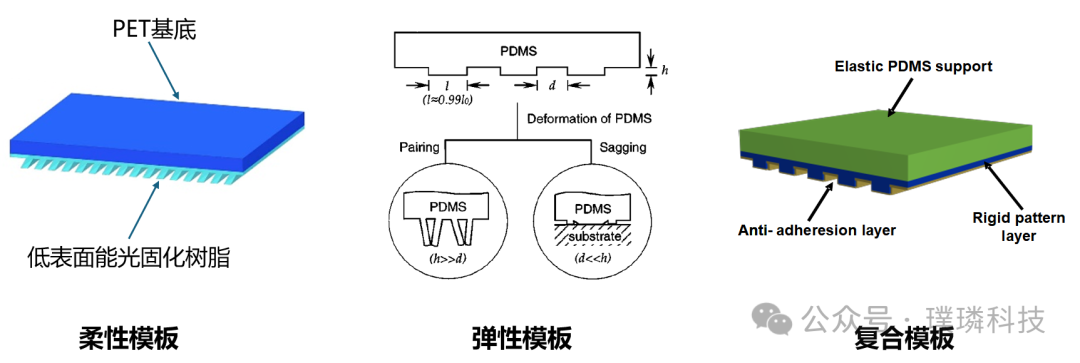

图1：（a）柔性模板示意图；（b）弹性模板示意图[3]；（c）复合模板示意图[1]；
04
柔性模板与复合模板曲面压印
方案一：柔性模板曲面压印
对于曲面基底，除了传统旋涂方法难以实现均匀成膜外，滴涂（Drop Coating）和浸涂（Dip Coating）也是常见的替代供胶方式。这两种方法在曲面体系中具有一定的适应性：滴涂可直接将液态树脂施加于局部曲面区域，而浸涂则能够实现整个曲面的连续覆盖。然而，这两种方法均存在一个共同问题，即供胶量难以精确控制，容易导致局部胶量过多或不足，从而影响残余层均匀性以及后续图案填充完整性。
针对这一难题，璞璘率先提出了“喷墨 + 气压”的曲面纳米压印解决方案，将精准供胶与均匀施压相结合，为曲面的高质量压印提供了新的技术路径。
其中，喷墨供胶（Inkjet Dispensing）技术为曲面涂胶提供了一种更加精确和灵活的方式。通过智能化控制液滴体积、喷射位置以及分布密度，喷墨技术能够根据曲面几何形貌实现按需定量供胶，从而显著提高胶量控制精度和空间分布均匀性。尤其对于大曲率或局部起伏明显的曲面，由于喷射液滴尺寸微小且可独立调控，能够有效补偿因重力流动和表面张力差异引起的胶层厚度不均问题，从而提高曲面成膜的一致性与稳定性。
另一方面，真空气压压印则通过先对压印界面抽真空以排除空气，再施加均匀气压实现模板与衬底之间的逐步贴合。由于气压具有各向同性特征，在压印过程中能够使曲面衬底表面承受均匀一致的法向压力，从而有效促进柔性模板与复杂曲面之间形成完整的共形接触。与此同时，真空环境能够避免界面气泡滞留，提高接触完整性，并进一步提升图案复制质量。
这种“喷墨精准供胶 + 真空气压均匀贴合”的协同工艺充分结合了两种方法的优势：前者解决了曲面供胶量难以精确控制的问题，后者解决了复杂曲面的高质量贴合难题，从而显著提升了曲面纳米压印过程中的胶层均匀性、压印可控性以及工艺重复性。该方法特别适用于对曲面微纳制造有量产需求的场景。下图展示了采用“喷墨 + 气压”工艺路线在宏观透镜表面制备的微纳光学结构。

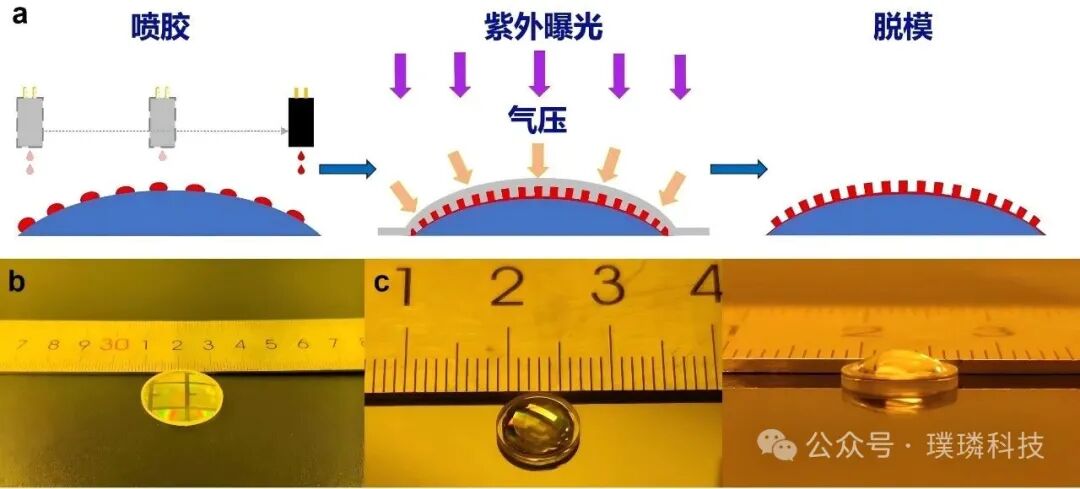

图2： （a）气压进行曲面压印流程示意图；（b）20 mm曲面透镜表面压印；（c）6 mm曲面透镜表面压印
方案二：复合模板曲面压印
针对硬质材料模板与衬底贴合性差，弹性材料模板分辨率低等问题，璞璘团队提出了一种刚柔并济的复合模板（HybridMold）结构设计，该模板将超薄高模量图案层与厚弹性支撑层相结合，实现刚性与柔性的协同统一，其核心理念在于兼顾高分辨率图案复制能力与高共形贴合能力。与传统硬质模板相当，复合模板具备亚10纳米级结构分辨率，同时在经历大幅度弯曲变形后，模板表面的微纳结构仍能保持优异的几何保真度，为后续复杂曲面纳米压印提供了重要基础。得益于其良好的整体柔顺性和局部弹性形变能力，复合模板能够在较大范围内实现弯曲和共形贴合，从而显著提高对压印环境的容忍度。与传统硬质模板对洁净环境和颗粒控制高度敏感不同，即使在存在较多颗粒污染的普通实验环境中，复合模板仍能够通过局部形变绕过颗粒干扰，获得完整且高保真的压印结果。此外，在无需高精度对准的应用场景下，复合模板由于其优异的共形能力和较低的局部接触应力，也被认为是实现大面积步进压印（Step-and-Repeat Imprinting）的理想模板选择之一。

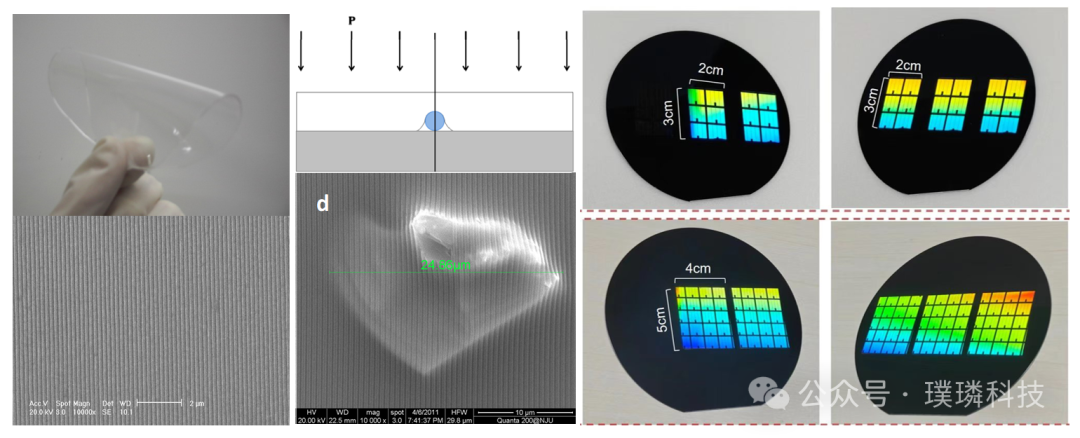

图3：复合模板及压印结构实物图与SEM表征结果
基于复合模板优异的共形贴合能力，我们进一步发展了一种无需依赖昂贵复杂高精度喷胶设备的双转移（Double-Transfer）曲面涂胶压印技术。该方法首先将紫外光固化压印胶旋涂于常规平面硅衬底上，然后将复合模板覆盖其表面，通过模板与硅衬底之间的接触与分离，使部分压印胶均匀转移并附着于模板表面。随后，将携带压印胶层的复合模板与目标曲面衬底贴合并完成压印，在紫外曝光固化后脱模，压印胶膜即可进一步转移至曲面基底表面。相比直接在曲面上进行涂胶，该双转移工艺有效避免了曲面涂胶过程中由于重力流动、表面张力差异以及曲率变化带来的胶层厚度不均问题，从而实现了曲面上的均匀残余层压印。基于该方法，我们成功将光栅结构压印于光纤的圆柱曲面上，并进一步利用光纤轴向与压印光栅线栅方向垂直这一特殊几何关系，使压印结构可直接作为刻蚀掩膜，将光栅图案进一步转移至光纤本体内部。该结果验证了双转移工艺能够在曲面基底上形成厚度薄且高度均匀的残余层，为后续高保真图案刻蚀提供了必要条件。进一步地，结合可降解紫外固化压印材料，我们在光纤圆柱表面建立了一套完整的微纳加工流程，包括压印、刻蚀、金属沉积以及举离（Lift-off）等工艺步骤，成功制备了金属光栅结构。这一结果不仅证明了双转移曲面压印工艺在复杂曲面微纳加工中的可行性，也为未来在曲面基底上实现高深宽比、高精度功能光栅结构的制造奠定了基础[4]。利用复合模板，研究者进一步在复杂微米级结构表面成功制备了纳米结构，实现了微纳多级仿生结构的构建[5]。这一结果表明，复合模板不仅能够保持高分辨率纳米图案的复制能力，同时还具备优异的形貌适应性，能够有效贴合并适应不同尺度、不同形貌的复杂衬底，充分展现了其在复杂形貌表面微纳加工中的广泛应用潜力。

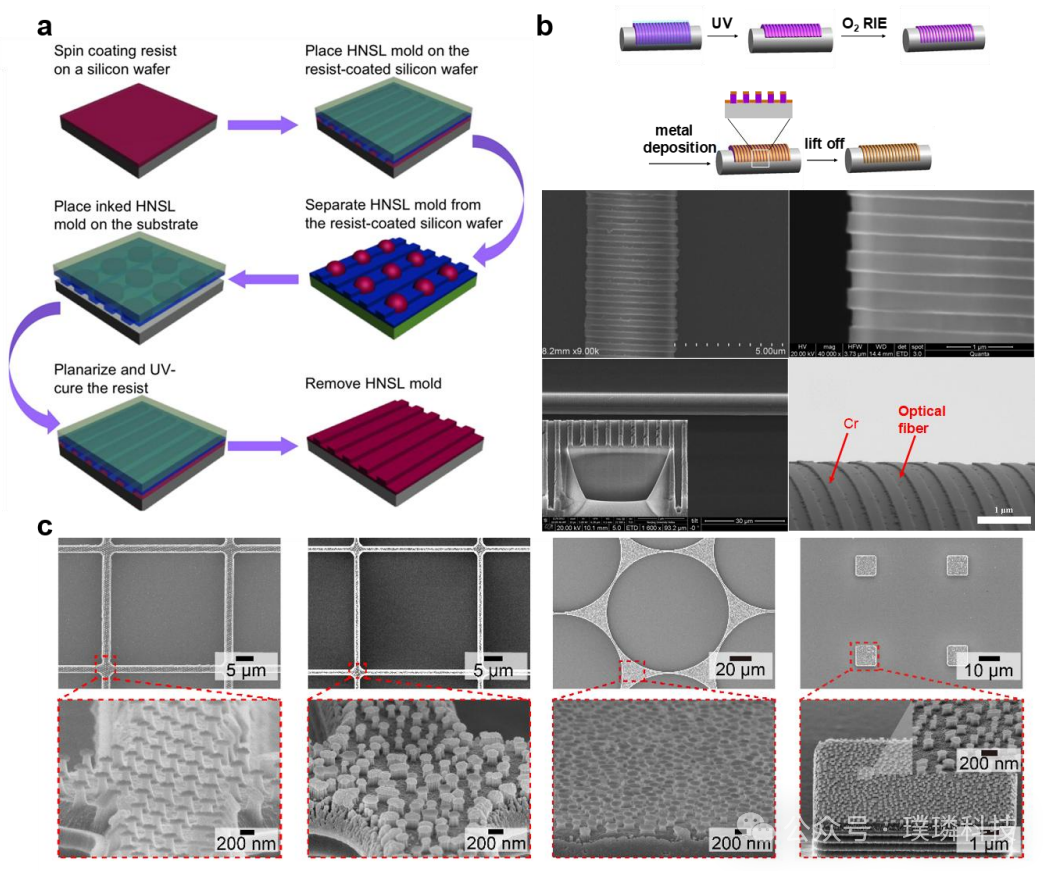

图4：（a）双转移纳米压印流程示意图；（b）双转移纳米压印在光纤表面压印光栅[1]；（c）双转移纳米压印技术压印多级T形结构[5]；
  • 结语
当平面无法满足所有想象，曲面便成了技术进化的方向之一。无论是气压驱动的柔性贴合，还是刚柔并济的复合模板，曲面压印技术的核心都在于“适应”与“精准”。它让微纳结构不再受限于“平”，而是能够顺势贴附于“曲”，为光学、生物传感等领域注入了新的可能。技术的探索从未停歇，或许下一次突破，就藏在下一个“曲面”之中。
参考文献：
[1]Nanotechnology. 24,465304(2013).
[2]Sci. Adv.9, 30 (2023).
[3]Annu. Rev. Mater. Sci. 28, 1 (1998).
[4]J.Mater. Chem. C, (2016, 4, 11104-11109).
[5]ACS Appl. Mater. Interfaces 16, 40 (2024).
